鐓粗長徑比
為保證鐓粗時坯料不發生彎曲和歪斜，蛭石隔熱管托坯料的原始長度和直徑之比應小于2.5~3。這是正常鐓粗的基本工藝規則。
鐓粗坯料的原始長度和直徑之比叫做鐓粗長徑比，有時也被人簡稱為鐓粗比。這種比例關系僅僅是個工藝規則，并不表示變形的大小，和“鍛造比”完全是兩碼事。
金屬纖維組織（流線）
鋼錠的組織是不均勻的，并且有許多鑄造缺陷。
鋼錠經過鍛造后，粗大不均的晶粒被打碎了，通過再結晶，變成較細的均勻等軸狀結晶組織。偏析情況能夠得到改善，表面沒有發生氧化的氣泡和疏松組織可以被壓實、焊合，金屬更加致密，力學性能有所提高。另一方面，隨著鋼錠外形在鍛造時的變化，蛭石隔熱管托用金屬在鋼錠內部發生相對流動。即原有各晶粒要沿變形方向拉長、滑移、破碎，存在于晶粒之間的氧化物、硫化物及其他雜質也隨之改變分布形態。變形了的晶粒，在終鍛溫度以上。可以恢復成均勻的等軸狀晶粒，但雜質始終保持著晶粒變形時的狀態，在鍛造后，作為金屬流動的痕跡，被遺留在鍛件中。這種雜質在金屬內有規律、定向分布的組織叫做“纖維組織”，雜質在鍛件內的分布形態叫做“流線”。
象木材一樣，纖維組織使金屬的性能在不同方向上有了差異（方向性），表現為沿著纖維方向（順長）取試驗棒做力學性能試驗時，各項技術指標都比垂直纖維方向（橫切）的好。

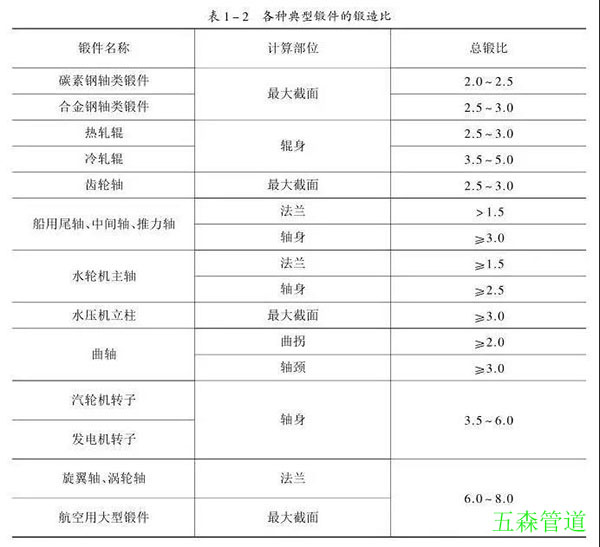

消除鑄態缺陷和形成纖維組織，這就是鍛造對金屬組織和性能的主要影響。這一影響的大小，即消除缺陷的效果和形成纖維的程度如何，蛭石隔熱管托主要取決于金屬在鍛造過程中的變形方式和鍛造比。
